短納期・多品種少量生産への移行が加速する中、1冊ごとに内容や仕上がりサイズが異なるバリアブル製本へのニーズが高まっている。ホリゾンは、少量生産から大量生産まで、オフセット・デジタル双方の後加工に対応した製本システムを幅広くラインアップしている。

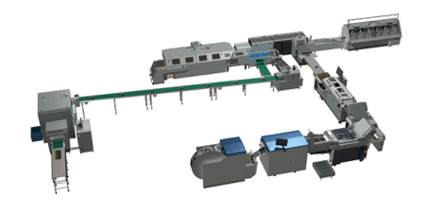

Smart Binding System
デジタル印刷向け書籍製本システム

Smart Binding Systemは、ロール紙対応で仕上がりサイズに合わせた効率的な面付けが可能な中小ロット向け構成から、オフセット印刷とデジタル印刷の双方の後加工に対応した大量生産向け構成まで、幅広い生産規模に対応する書籍製本システムである。

システム構成は、シートカットではなく折り面付を基本としている。複数のジョブが同時進行することなく1ジョブずつ順を追って進行するため、ジョブの管理が容易。折ることで紙の取り扱いが安定し、作業効率の向上にも寄与する。

バリアブル断裁への対応も本システムの特徴のひとつ。セット替えに時間を要する紙折機の設定をできる限り変更しない設計を採用しており、同一の折形・折り寸法のブックブロックから、本ごとのユニークコードを読み取ることで、毎回異なる仕上がりサイズでの断裁を実現している。サーボモータによる瞬時のセット替えがこれを支える。

ジョブトラッキング機能では、集積部でシートの進行順を確認し、製本機の投入部では本身と表紙の整合チェックをバーコードリーダーで行うなど、工程の各所でジョブの整合性を確認できる仕組みを備えている。製本工程全体を最適化するポストプレスマネジメントシステム「iCE LiNK」との連携にも対応しており、スマートファクトリーの実現に向けたワークフロー構築を支援する。

短納期・多品種少量生産への移行が加速する中、1冊ごとに内容や仕上がりサイズが異なるバリアブル製本へのニーズが高まっている。ホリゾンは、少量生産から大量生産まで、オフセット・デジタル双方の後加工に対応した製本システムを幅広くラインアップしている。

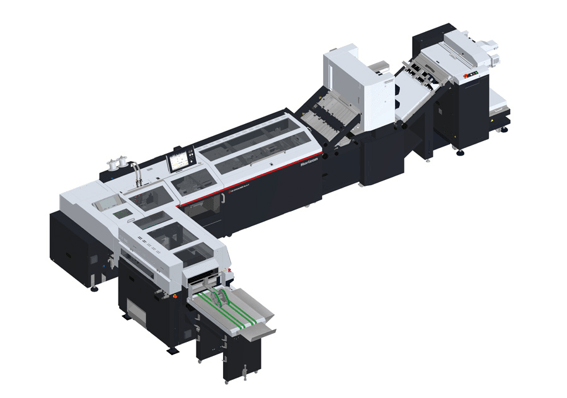

iCE STITCHLINER Mark V
デジタル印刷向け中綴じシステム

iCE STITCHLINER Mark Vは、圧倒的な生産性と確かな製本品質を追求したロール紙・カットシート両対応の次世代中綴じ製本システムである。

製本サイズは従来機から拡張され、A6からA4Eの綴じサイズまで対応可能。ロール紙とカットシートの給紙切り替えを短時間で行える設計により、様々なデジタルプリンターからの出力に柔軟に対応できる。

全自動バリアブル製本機能は冊子のサイズや厚さに応じて各部を自動調整。冊子ごとにページ数が異なるバリアブル製本時も、高速かつ安定した生産が維持される。最高6,000冊／時という処理速度を実現しており、本身と小口サイズが異なる用紙や薄紙を使用する場合も、安定した生産に対応している。

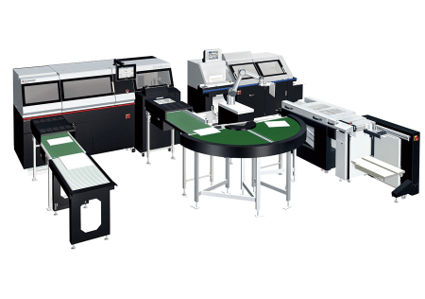

ロボット投入製本システム
Smart Binding System

ロボット投入製本システムは、ワンマンオペレーションによる製本ラインの構築を可能にするシステムであり、ポストプレスの課題解決とスマートファクトリーの実現に向けた第一歩として位置づけられる。

本身投入ロボットは、長時間にわたる本身投入作業を安定稼働へと刷新し、オペレーターが段取りや受注処理、製本計画といった生産管理業務に集中できる環境をもたらす。省人化の面では、本身投入ロボットによる自動化により、無線綴じ製本システムを1人の作業者で稼働させることが可能となる。

安全面では、ロボット周辺にレーザースキャナーを装備し、オペレーターへの危険を回避する設計となっている。なお、導入前に産業用ロボットの安全講習の受講が必要となる。

同システムは、多彩なオプションやユニットを組み合わせることで、現場のニーズに合わせた柔軟なレイアウト構成が可能。オプションのバーコード検知システムを活用することで、バリアブル製本への対応も実現できる。

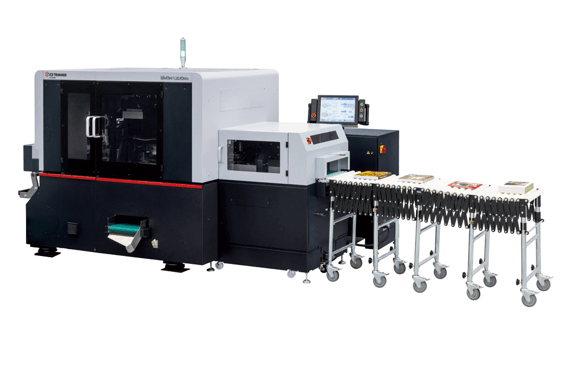

三方断裁機「HT-1000R」
セット替え時間ゼロ、バリアブル断裁を実現する三方断裁機

新製品の「HT-1000R」は、ホリゾン・ジャパンがセット替え時間ゼロでバリアブル断裁を実現する三方断裁機である。

操作面では、本機は15インチの大型タッチパネルと直感的なユーザーインターフェースを採用しており、大型窓と機内LEDにより機械内部の視認性も高められている。

自動設定機能では、仕上がりサイズと断裁前サイズをタッチパネルに入力するだけで、本機がセット替えを自動で完了する。オプションのバーコードリーダーを使用する場合は、冊子に印刷されたバーコードを搬入部で読み取るだけでサイズ情報の入力も不要となり、セット替えが自動で行われる。

バリアブル断裁では、本機は断裁前サイズや仕上がりサイズ、厚さが1冊ずつ異なる冊子を連続して断裁することが可能。冊子のバーコードを読み取り、1冊ごとにノンストップでセット替えを行うため、完全バリアブル生産に対応する。

処理速度は最大1,000回転／時。同一サイズの冊子は高さ65mmまで複数冊を積み重ねての断裁にも対応している。ホリゾンの無線綴じ機との接続により、製本から仕上げ断裁までのインライン化も可能。ポストプレスマネジメントシステム「iCE LiNK」との連携にも対応しており、製本工程全体の最適化を図ることができる。
